簡要描述：PCB制作，一鍵可得在電子產品開發中，隨時、快速地獲得需要的樣品PCB是至關重要的一個優勢，LPKF新一代激光電路板雕刻機 ProtoLaser S 能輕松搞定PCB制作問題。LPKF把激光用于實驗室樣品PCB制作，開創了一種全新的工藝：本征高精度激光以無以倫比的速度把設計數據變成物理PCB，不使用化學藥品，制程清潔。
產品型號：- 廠商性質：經銷商
- 更新時間：2025-11-11
- 訪 問 量：3143

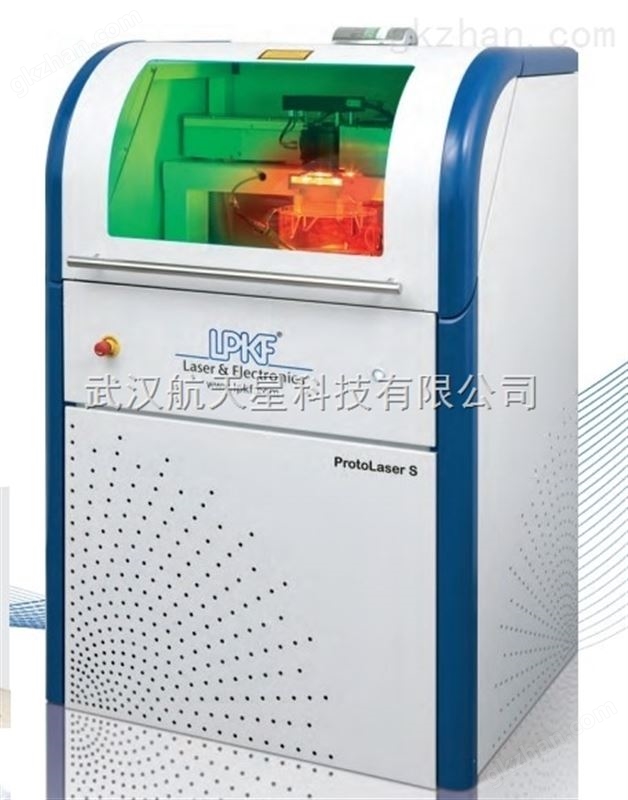

新一代激光直接成型刻板機
LPKF ProtoLaser S
RADIATION
LASER CLASS IV
VISIBLE AND INVISIBLE LASER,
AVOID IRRADIATION OF EYE OR
SKIN BY DIRECT OR SCATTERED
系統正常操作時激光
安全等級為 I 級，維
護時安全等級為IV級
技術參數更改恕不通知
zui大布線尺寸
成型速度
激光聚焦點光束直徑
zui細線寬/間距
掃描區域分辨率
重復精度
重復脈沖頻率
設備外型尺寸(寬/高/深)
重量
229mm×305mm×10mm(9″×12″x 0.4″)
2 2 a zui高6cm /min(1inch /min
25μm(1mil)a
a 基于18μm銅箔
b 請注意：線寬間距的數值取決于材料和激光參數
c 請注意：該值反映了激光束移動的重復性
d 請注意：打開機罩時的高度為1,730mm
有了ProtoLaser，在一
周內我們完成了500個定制濾
波器！快速高精度，按新設
計、按更改柔性生產，隨需
制造，ProtoLaser是我們zui重
要的資本設備之一!
*效果，唯有LPKF ProtoLaser
激光直接刻板，這是革命性加工手段，是在速度和精度上的技術突破。
下圖所示電路板，幅面為60mmx70mm，加工時間不到5分鐘！
漢諾威大學
高頻技術及無線系統研究所
Planar wideband feeding network
for balanced antenna
的結構(頻率范圍 1-6GHz)
板尺寸：60mm x 70mm
材料：FR4, 0.5mm, 18μm Cu
成型時間：< 5分鐘
精細成型 邊界精確整齊
Feed Network
上的耦合槽
微細結構準確
變更特性阻抗，
微帶線轉接
85μm
170μm
75μm
70mm
60mm
Mr. Boris Yasinov
Senior Design Engineer
Elcom Technologies, USA
”
“
電源
壓縮空氣
冷卻
環境溫度
附屬設施和環境要求
220V，50-60Hz，1.4kW
8bar(116psi),160l/min(3.5cfm)
空氣冷卻(內置冷卻電路)
。 。 。 22±2 C(68 F±4 F）
需要的附件 吸塵系統 壓縮空氣
50μm/25μm(2mil/1mil)b
2μm(0.08mil)
±2μm(±0.08mil)c
10-100kHz
875mm×1,430mm×750mm（34.5″×56.3″×29.5″)d
260 Kg（573磅）
ProtoLaser S 技術參數
